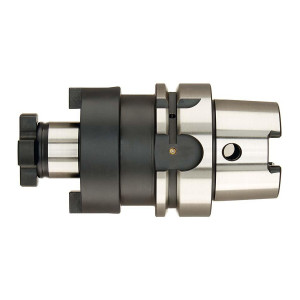

Trzpień frezarski do głowic nasadzanych HSK-A63 22x100 mm Fortis

Opis

Uchwyt do głowic frezarskich HSK-A63 22x100 mm Fortis Precyzyjny trzpień frezarski do głowic nasadzanych, przystosowany do opraw HSK-A63, przeznaczony do zastosowań w obróbce skrawaniem tam, gdzie wymagana jest stabilność, dokładność bicia oraz możliwość pracy przy wysokich prędkościach obrotowych. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz producentów korzystających z głowic nasadzanych. Cechy i korzyści Wykonanie według DIN 69893, kształt A – łatwa integracja z istniejącymi oprawkami HSK-A63 oraz zgodność z powszechnie stosowanymi standardami w parku maszynowym. Stopowa stal do nawęglania – zwiększona trwałość trzpienia w warunkach intensywnej pracy, co przekłada się na rzadszą wymianę oprzyrządowania i niższe koszty eksploatacji. Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie i odkształcenia, zapewniająca stabilność mocowania głowicy na dłuższym odcinku czasowym. Bicie promieniowe ≤ 0,006 mm – wysoka dokładność obróbki, poprawa jakości powierzchni oraz ograniczenie drgań podczas frezowania. Klasa wyważenia G 2,5 dla 25000 min-1 – możliwość bezpiecznej pracy przy wysokich prędkościach obrotowych, co skraca czas cyklu i zwiększa wydajność obrabiarki. Otwór kanału chłodzącego – efektywne odprowadzanie ciepła i wiórów z obszaru skrawania, co wspiera stabilność procesu i żywotność narzędzia skrawającego. Przystosowanie do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne, powtarzalne mocowanie standardowych głowic nasadzanych bez konieczności stosowania rozwiązań specjalnych. Zastosowanie Trzpień przeznaczony jest do mocowania głowic nasadzanych w oprawkach HSK-A63 w centrach obróbczych i frezarkach CNC. Sprawdza się w produkcji seryjnej i jednostkowej, w narzędziowniach, zakładach obróbki metalu oraz działach UR, wszędzie tam, gdzie wymagane są precyzyjne uchwyty do głowic frezarskich z rowkiem poprzecznym zgodnie z DIN 1880. Otwór kanału chłodzącego umożliwia wykorzystanie chłodzenia centralnego w procesach frezowania. Specyfikacja techniczna Norma wykonania: ISO 12164-1 (DIN 69893), kształt A Stożek: HSK-A63 Długość trzpienia: 19 mm Średnica trzpienia: 22 mm Długość wysięgu: 100 mm Średnica odsadzenia: 48 mm Stożek czołowy: DIN 254 Tolerancja kąta stożka: AT3 Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min-1 Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Otwór kanału chłodzącego: tak Przeznaczenie: narzędzia z rowkiem poprzecznym wg DIN 1880 Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą Najczęściej zadawane pytania Do jakich oprawek pasuje ten uchwyt frezarski HSK-A63? Uchwyt jest wykonany według ISO 12164-1 (DIN 69893), kształt A i posiada stożek HSK-A63, dzięki czemu pasuje do oprawek i wrzecion przygotowanych pod system HSK-A63. Czy uchwyt nadaje się do głowic nasadzanych z rowkiem poprzecznym? Tak, trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880, czyli standardowych głowic nasadzanych. Jakie bicie promieniowe ma ten trzpień do głowic frezarskich? Bicie promieniowe uchwytu wynosi ≤ 0,006 mm, co pozwala na precyzyjną obróbkę i stabilną pracę głowicy. Czy w komplecie znajduje się śruba dociągająca do głowicy? Tak, dostawa obejmuje trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
