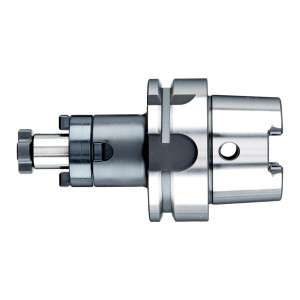

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 40x70 mm Fortis

Opis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 40x70 mm Fortis Uniwersalny trzpień frezarski do głowic nasadzanych przeznaczony jest do precyzyjnego mocowania narzędzi z rowkiem poprzecznym w oprawkach HSK-A 63. Sprawdza się w obróbce skrawaniem wszędzie tam, gdzie wymagana jest wysoka dokładność bicia i stabilność połączenia narzędzie–wrzeciono. Cechy i korzyści Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – kompatybilność z obrabiarkami wykorzystującymi standardowe uchwyty HSK-A 63, ułatwiająca dobór i integrację z parkiem maszynowym. Stopowa stal do nawęglania, hartowana 58 ± 2 HRC – zwiększona odporność na zużycie i odkształcenia, co przekłada się na dłuższą żywotność oprawki i stabilność procesu obróbki. Tolerancja kąta stożka AT3 i chropowatość Ra < 1 μm – bardzo dokładne dopasowanie stożka do wrzeciona ograniczające wibracje i poprawiające jakość powierzchni obrabianej. Bicie promieniowe ≤ 0,006 mm – wysoka concentryczność narzędzia zapewniająca lepszą dokładność wymiarową detali i ograniczenie odrzutów jakościowych. Klasa wyważenia G 2,5 dla 25000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych, co umożliwia zwiększenie wydajności obróbki bez pogorszenia jakości. Otwór kanału chłodzącego – możliwość efektywnego doprowadzenia chłodziwa w strefę skrawania, co poprawia trwałość narzędzia i stabilność procesu. Komplet z osprzętem mocującym – dostawa wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym skraca czas przygotowania narzędzia do pracy. Zastosowanie Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w uchwytach HSK-A 63. Stosowany w obróbce skrawaniem na centrach obróbczych i frezarkach w zakładach mechanicznych, narzędziowniach, działach Utrzymania Ruchu oraz produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagana jest powtarzalność mocowania i dokładność bicia narzędzia. Specyfikacja techniczna Norma: DIN 69893 Uchwyt: HSK-A 63 Średnica trzpienia: 40 mm Długość trzpienia: 27 mm Długość wysięgu: 70 mm Średnica odsadzenia: 70 mm Długość mocowania: 41 mm Stożek: DIN 254 Tolerancja kąta stożka: AT3 Chropowatość powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min-1 Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Kanał chłodzący: z otworem kanału chłodzącego Przeznaczenie narzędzia: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski HSK? Trzpień przeznaczony jest do uchwytów HSK-A 63 wykonanych wg ISO 12164-1 (DIN 69893), kształt A. Czy trzpień jest odpowiedni do głowic nasadzanych z rowkiem poprzecznym? Tak, jest przystosowany do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880. Jakie są wymiary trzpienia frezarskiego do głowic nasadzanych? Średnica trzpienia wynosi 40 mm, długość trzpienia 27 mm, długość wysięgu 70 mm, średnica odsadzenia 70 mm, a długość mocowania 41 mm. Co jest dołączone do trzpienia frezarskiego w dostawie? W skład dostawy wchodzi trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
