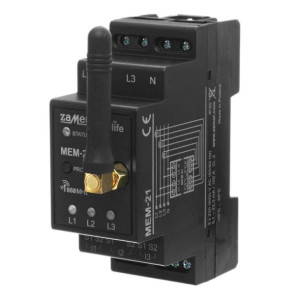

Monitor energii elektrycznej 3-fazowy MEM-21 Exta Life Zamel

Opis

Monitor energii elektrycznej 3-fazowy MEM-21 Exta Life ZamelProducent: ZamelMarka: Exta LifeKod producenta: EXL10000026Krótka nazwa: MEM-21EAN: 5903669324652Opis:MEM-21 umożliwia pomiar energii, prądu, napięcia i mocy na każdej z 3 faz. Pomiar realizowany jest poprzez przekładniki prądowe. MEM-21 może być stosowany jako monitor energii zużytej, wyprodukowanej lub obu równocześnie. Dlatego z powodzeniem można go wykorzystać jako podlicznik w instalacjach fotowoltaicznych (PV). Dodatkową zaletą urządzenia MEM-21 jest prosta konfiguracja, archiwizacja danych pomiarowych w chmurze oraz możliwość exportu danych do pliku „*.xls”. Pozwala to uzyskać informacje o energii z podziałem na okres dzienny, tygodniowy, miesięczny i roczny z możliwością rozbicia na poszczególne fazy. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie TH35. Odkręcana antena pozwala na zastosowanie anteny zewnętrznej. Urządzenie MEM-21 można stosować wyłącznie jako monitor zużycia energii lub podlicznik w instalacjach domowych i przemysłowych.

Cechy:napięcie znamionowe 3x 230 VAC / 400 V AC,pomiar energii zużytej, wyprodukowanej lub obu jednocześnie,pomiar parametrów sieci z rozbiciem na każdą fazę,współpraca z kontrolerem EFC-01,pomiar realizowany poprzez przekładniki o maksymalnym prądzie 100 A,sygnalizacja obecności napięcia na poszczególnych fazach,gromadzenie danych o zużytej energii w chmurze + eksport danych do pliku xls,możliwość zdalnej aktualizacji oprogramowania,łatwy montaż w rozdzielnicy z wykorzystaniem szyny TH35.

Urządzenie wymaga do działania kontrolera EFC-01.

Montaż:Niezbędne narzędzia i materiały : dostęp do rozdzielni, śrubokręt / kombinerki, przewód o średnicy maksymalnie 2,5 mm² do podłączenia zasilania, zalecane uprawnienia SEP 1kV.

Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie w rozdzielnicy na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Podłączając przekładniki prądowe. Należy zwrócić uwagę, aby przewód czerwony przykręcić do wejścia prądowego S1, a przewód czarny do wejścia prądowego S2 odpowiedniego kanału. Dodatkowo  kierunek płynącego prądu musi być zgodny ze strzałką umieszczoną na przekładniku.

Załączyć obwód zasilania.

Aplikacja Sposób prezentacji w aplikacji:Dostępne okresy czasu dla wykresów:Dzień - przeglądanie danych z konkretnego dnia ( z rozbiciem na godziny). Możliwość przeglądania z 31 ostatnich dni.

Tydzień - przeglądanie danych z wybranego tygodnia ( z podziałem na dni od Pn-Nd). Możliwość przeglądania danych do 365 ostatnich dni (ostatnie 52 tygodnie).

Miesiąc - przeglądanie danych z wybranego miesiąca z podziałem na poszczególne dni od 1 do n ( gdzie " n " to liczba dni w danym miesiącu). Możliwość przeglądania danych ograniczone do 365 ostatnich dni ( ostatnie 12 miesięcy).

Rok - przeglądanie danych z danego roku z podziałem na poszczególne miesiące roku. Możliwość przeglądania danych ograniczone do 5 ostatnich lat.

Monitoruj energięOdczyt pomiarów - po przejściu do okna pomiarów wyświetlane są aktualnie mierzone wartości dla poszczególnych faz. Możliwe jest przeglądanie historii na wykresach.

Zawartość opakowania:Urządzenie MEM-213 x przekładnik prądowy 100 A.

Instrukcja obsługi.

Dodatkowe informacje:Kod EAN: Kod Produktu: Tolerancja napięcia zasilania: -20 ÷ +15 % Parametry przekładników: 0,1 – 33,3 mA / 100 A Liczba zacisków przyłączeniowych: 10 Zaciski zasilania: L1 , L2 , L3 , N Zaciski przekładników prądowych: (S1,S2) |1 ; (S1,S2) |2 ; (S1,S2) |3
