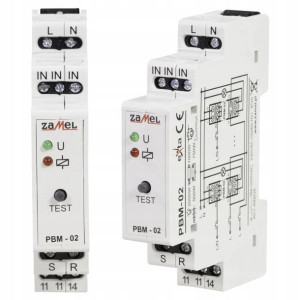

ZAMEL Przekaźnik bistabilny 230V AC TH35 PBM-02

Opis

Przekaźnik bistabilny grupowy hotelowy z funkcją centralnego sterowania 230V ACZAMEL PBM-02Służy do bistabilnego (dwustanowe) sterowania dowolnym urządzeniemFunkcja centralnego sterowania tzw. grupowe hotelowePamięć stanu przekaźnikaFunkcja TESTPracuje z wieloma przyciskami jednobiegunowymi podświetlanymiDwużyłowainstalacja sterującaWyzwalanie układu z przewodu L lub NKontrolka napięcia zasilania sygnalizowana diodą LED zielonąKontrolka wyjścia sygnalizowana diodą LED czerwoną Obudowa jednomodułowa na szynę TH35Zestaw zawiera:Przekaźnik bistabilny grupowy hotelowy z funkcją centralnego sterowania PBM-02Instrukcję obsługiInstrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniemPrzekaźnik bistabilny PBM-02 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowychKolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowychWejścia sterujące Set i Reset pozwalają na centralne sterowanie grupą przekaźników.

Impulsem sterującym wejścia IN może być sygnał z linii L lub N, a wejścia S i R tylko z linii LOpis PrzekaźnikaZacisk zasilania (L)Kontrolka napięcia zasilaniaKontrolka stanu przekaźnikaTest przekaźnikaZaciski centralnego sterowania (S, R)Zaciski wyjściowe przekaźnika (11, 11, 14)Zacisk zasilania (N)Zaciski układu wyzwalania (IN, IN, IN)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PBM-02 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.

Dane techniczne:Zaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 HzZnamionowy pobór mocy:czuwanie: 0,4 Wzałączone 1 wyjście: 0,7 Wzałączone 2 wyjścia: 1,1 WKontrolka stanu odbiornika: 2x dioda LED czerwonaZaciski wyzwalania: IN, INPrąd sterujący układu wyzwalania: 7,5 mAWspółpraca z przyciskami podświetlanymi: takSumaryczny prąd od podświetlenia przycisków: < 1,5 mAMinimalny czas impulsu wyzwalającego: 70 msElementy wyjściowe: 2 x przekaźnikParametry styku przekaźnika: NO/NC – 16 A / 250 VACLiczba zacisków przyłączeniowych: 10Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH35Stopień ochrony obudowy: IP20Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 90 x 17,5 x 66 mmWaga: 0,090 kg
