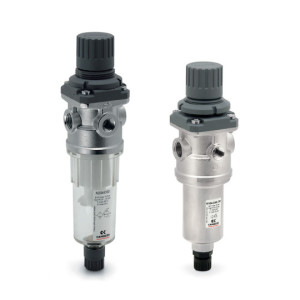

Filtro-reduktor G1/4 Camozzi N204-D00

Opis

Filtro-reduktor G1/4 Camozzi N204-D00

Filtro-reduktor serii N jest dostępny z przyłączami G1/4 i G1/8. Jego konstrukcja została wyposażona w membranę z możliwością odpowietrzenia. Przezroczysta obudowa szklanki umożliwia łatwe monitorowanie poziomu kondensatu. Spust półautomatyczny pozwala na odprowadzanie kondensatu, gdy układ jest odpowietrzany.

Dane techniczne:

rodzaj konstrukcji: Wkład filtracyjny z HDPE

materiały: korpus i grzybek mosiężny - sprężyna ze stali nierdzewnej - pierścień O-ring z NBR - wkład filtracyjny z HDPE - obudowa z Grilamidu - inne: poliamid

przyłącza: G1/4

maks. pojemność kondensatu: rozmiar 1 = 11cm³, rozmiar 2 = 28 cm³

waga: 0,370 kg

przyłącza pod manometr: G1/8

montaż: pionowo, bezpośrednio skręcony z zespołem

zakres temperatur pracy: -5°C ÷ 50°C przy 10 bar (dla punktu rosy medium roboczego poniżej 2°C w min. temperaturze pracy)

dokładność wkładu filtracyjnego: 25 µm (standard), 5 µm (na życzenie)

spust kondensatu: półautomatyczny – standardowy, ręczny

zakres ciśnień wejściowych: 0 ÷ 16 bar

zakres ciśnień wyjściowych: 0,5 ÷ 10 bar

odpowietrzenie: standard

A: 191

B: 102

C: 50

D: 39

F: 125

G: 27

I: 28

L: М30x1,5

M: 45

N: 45

P: 38

Q: 40

R: 3

S: 0 ÷ 6
