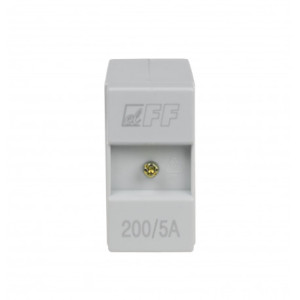

Przekładnik prądowy na kabel i szynę fi22+30/25/20x10mm 200/5A fi22, kl. 0,5; TI-200-5, F&F

Opis

Przekładnik prądowy na kabel i szynę fi22+30/25/20x10mm TI-200-5 F&F Dane techniczne: Typ: jednofazowy Budowa: z zamkniętym rdzeniem Przekładnia lp/ls: 200/5 Klasa: 0,5 Moc [VA]: 5 VA Częstotliwość: 50÷60 Hz Maksymalne napięcie pracy: 0,66 kV AC Nr normy: IEC 60044-1 Prąd wtórny nominalny Is: 5 A Napięcie przebicia izolacji: 3 kV/1 min. Waga: 0,235 kg Współczynnik bezpieczeństwa: FS ? 5 Przyłącze S1/S2: zaciski śrubowe 4 mm2 Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm]: 30 mm/25 mm/20 mm x 10 mm; O22 mm Wymiary WxHxD [mm]: 61 mm × 81 mm × 34 mm Moment dokręcający: 0,5 Nm Temperatura pracy: -5÷40°C Pozycja montażu: pionowa/pozioma Montaż: tablica/szynoprzewód Stopień ochrony: IP20 Kod producenta: TI-200-5 NIEZAWODNY! Transformator prądowy jednofazowy z osłoniętym magnesem. Oferuje przekładnię 200/5 oraz moc 5 VA. Jego zadaniem jest redukcja dużych natężeń prądu do wartości przystosowanych do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. DZIAŁANIE: Przewodzący prąd przepływa przez główny otwór przekładnika prądowego, co odpowiada jednemu zwojowi uzwojenia pierwotnego. Wprowadzone do eksploatacji przekładniki prądowe stosuje się w celu uzyskania prądu, który jest proporcjonalny do prądu, którym obciążone jest uzwojenie wtórne. UWAGA! Współczynnik proporcjonalności prądów w obu uzwojeniach jest stały i nazywany jest przekładnią prądową. Dzięki tej przekładni można wyznaczyć wartość prądu w uzwojeniu pierwotnym na podstawie wartości prądu mierzonego w uzwojeniu wtórnym. Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm2. Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
