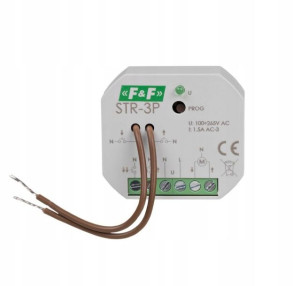

F&f Sterownik Rolet Do Puszki 230v Str-3p

Opis

Sterownik rolet uniwersalny, 230V AC 8A STR-3P F&FTyp-funkcje: sterownik rolet, dopuszkowyNapięcie zasilania: 100÷265 V ACSterowanie: wyzwalane poziomem NTyp silnika: 230 V ACSterowanie centralne: dwuprzyciskoweSterowanie lokalne: jedno lub dwuprzyciskoweSygnał sterujący: NCzas załączenia - programowany: od 1 s do 15 min.

Element wykonawczy: przekaźnikObciążenie styku AC-1 / AC-3: 8 A / 320 WPrzyłącze sterowania lokalnego: 2× DY 1 mm² / l: 10 mmPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy czuwanie/praca: 0,15 W/0,6 WTemperatura pracy: -15 ÷ 50°CWymiary: Ø54 (48×43 mm), wysokość: 20 mmMontaż: w puszce podtynkowej Ø60Stopień ochrony: IP20Sterowanie elektrycznymi silnikami w roletach zewnętrznych i żaluzjach.

Zasada działania sterownika rolet dopuszkowegoDopuszkowy sterownik rolet przeznaczony jest do otwierania i zamykania jednej rolety. Sterowniki można łączyć w grupy i w efekcie sterować wieloma roletami. Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej. Załączenie silnika następuje przez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik pracuje przez ustawiony czas w celu podniesienia lub opuszczenia rolety. Roletę mozna zatrzymać na dowolnym poziomie (niepełne otwarcie lub zamknięcie rolety).

Sterowanie silnikami w roletach zewnętrznychWejścia sterujące podzielone na dwie grupy: sterowanie lokalne i sterowanie centralne.

Sterowanie lokalnePraca w trybie jednego lub dwóch przycisków lokalnych.

DWA PRZYCISKI LOKALNEKażdy kierunek ruchu rolety ma własny przycisk lokalny. Krótkie naciśnięcie (0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas, gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).

JEDEN PRZYCISK LOKALNYWejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk, który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (0.5 s) załącza roletę  na czas ciągłego naciskania przycisku.

Każde kolejne naciśnięcie  uruchomi roletę w kierunku przeciwnym do poprzedniego.

Sterowanie centralneSterownik rolet dopuszkowy współpracuje zawsze z dwoma wejściami sterowania centralnego.

Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety po upływie ustawionego czasu lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony o maksymalnie o 1 s. Służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.

Jakie są zalety dopuszkowego sterownika rolet STR-3P?sterowanie roletami lokalne i centralneuniwersalne sterowanie jedno- lub dwuprzyciskoweobsługa napędów 230Vfunkcja blokadytrwały sygnał na wejściu Centralny Dół uniemożliwia sterowanie wszystkimi przyciskami do momentu zdjęcia sygnałuwspółpraca z zewnętrznymi czujnikami deszczu i wiatru oraz centralami alarmowymipamięć kierunku dla sterowania roletami lokalnego i centralnego. Jeżeli sterownik wykona rozkaz Centralny – góra, to kolejne naciśnięcie przycisku lokalnego uruchomi roletę w dółasynchroniczny czas załączenia rolety w sterowaniu centralnym. Czas jest losowo opóźniany maksymalnie o 1s w celu zminimalizowania udaru prądowego w przypadku jednoczesnego startu wielu napędówniski pobór mocy w stanie czuwania (
