ZAMEL Przekaźnik czasowy 230V 10 Trybów PCM-04
Opis

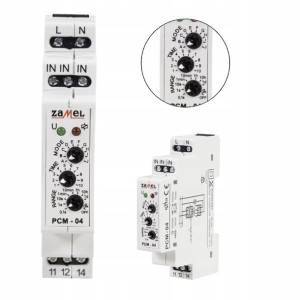

Przekaźnik Czasowy 10 trybów pracyZAMEL PCM-04 ➡️ Realizuje funkcje czasowe w układach automatyki i sterowania ➡️ 10 niezależnych trybów pracy: wyzwalanie sygnałem zewnętrznym lub od napięcia zasilania ➡️ Szeroki zakres nastaw czasów w zakresie 0,1 s – 10 dni (skokowo+płynnie) oraz wysoka dokładność odmierzanego czasu ➡️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A ➡️ Funkcja stałego załączenia lub wyłączenia ➡️ Sygnalizacja napięcia zasilania dioda LED zielona ➡️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona ➡️ Obudowa jednomodułowa na szynę TH35 ➡️ Posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N)Zestaw składa się z1 szt. Przekaźnik Czasowy 10 trybów pracy PCM-04Instrukcję obsługi w języku polskimZAMEL PCM-04 jest zamiennikiem F&F PCU-511OpisZacisk zasilania (L)Zaciski wyzwalania zewnętrznego (IN, IN, IN)Kontrolka napięcia zasilaniaWybór trybu pracyPłynna regulacja czasuWybór zakresu czasowegoZaciski wyjściowe przekaźnika (11, 12, 14)Zacisk zasilania (N)Kontrolka stanu przekaźnika (sygnalizacja odmierzania czasu)Wyzwalanie napięciem zasilającym:A - OPÓŹNIONE ZAŁĄCZANIE – po podaniu napięcia zasilającego zostanie odliczany czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14). Kolejna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającegoB - OPÓŹNIONE WYŁĄCZANIE – po podaniu napięcia zasilającego przekaźnik zostaje natychmiast załączony (poz. 11-14) i rozpoczyna się odliczanie czasu t. Po upływie tego czasu nastąpi wyłączenie przekaźnika (poz. 11-12). Kolejna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.
C - CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłączenia) – po podaniu napięcia zasilającego zostaje odliczany czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14). Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie wyłączany (poz. 11-12) i załączany (poz. 11-14). Praca taka trwa do momentu wyłączenia napięcia zasilającego.
D - CYKLICZNE PRZEŁĄCZANIE (zaczynając od załączenia) – po podaniu napięcia zasilającego przekaźnik zostaje natychmiastowo załączony (poz. 11-14) oraz zostaje odmierzony czas t. Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12). Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie załączany (poz. 11-14) i wyłączany (poz. 11-12). Praca taka trwa do momentu wyłączenia napięcia zasilającego.
E - OPÓŹNIONA GENERACJA IMPULSU 0.5s – po podaniu napięcia zasilającego zostaje odliczony nastawiony czas t. Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas 0,5 s, a następnie przekaźnik zostaje wyłączony (poz. 11-12). Ponowna realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.
Wyzwalanie sygnałem zewnętrznym:F - IMPULS CZASOWY WYZWALANY ZBOCZEM NARASTAJĄCYM – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika (poz. 11-12). Czas trwania impulsu wyzwalającego jest nieistotnyH - IMPULS CZASOWY WYZWALANY ZBOCZEM OPADAJĄCYM – zasilany układ po zaniku impulsu wyzwalającego (zbocze opadające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika (poz. 11-12). Kolejne zaniki impulsów wyzwalających podczas odmierzania czasu nie powodują pomiaru czasu od początku (układ nieretrygowalny).
I - OPÓŹNIONE ZAŁĄCZANIE I WYŁĄCZANIE – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i jednocześnie zaczyna odmierzać nastawiony czas t. Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ ponownie zaczyna odmierzać nastawiony czas po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas trwania impulsu jest krótszy od nastawionego czasu t przekaźnik zostanie załączony tylko na czas t.
J - PRZEKAŹNIK BISTABILNY Z OGRANICZENIEM CZASOWYM – zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik (poz. 11-14) i zaczyna odmierzać nastawiony czas t. Przekaźnik zostaje wyłączony w momencie wystąpienia następnego impulsu wyzwalającego (zbocze narastające) lub po upływie c
