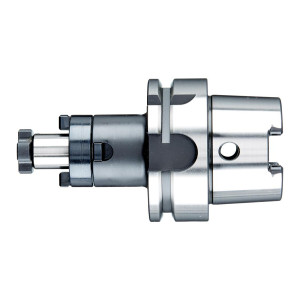

Trzpień frezarski uniwersalny HSK-A63 22x100 mm Fortis

Opis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A 63 22x100 mm Fortis Precyzyjny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach HSK-A 63, zgodny z wymaganiami obróbki skrawaniem o podwyższonej dokładności i stabilności. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz firm zajmujących się obróbką skrawaniem na centrach frezarskich. Cechy i korzyści Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z uchwytami HSK-A 63 stosowanymi w centrach obróbkowych. Stopowa stal do nawęglania, twardość 58 ± 2 HRC – zwiększona trwałość części roboczej i stabilność wymiarowa w czasie eksploatacji. Minimalna głębokość hartowania 0,5 mm – odporność na zużycie powierzchni współpracujących, co ogranicza konieczność wymiany uchwytu. Bicie promieniowe ≤ 0,006 mm – wysoka dokładność obróbki oraz mniejsze zużycie frezów nasadzanych. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych z ograniczoną wibracją. Otwór kanału chłodzącego – efektywne odprowadzanie ciepła i wiórów, co sprzyja stabilnym warunkom skrawania. Do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przeniesienie momentu obrotowego na głowicę frezarską. Zastosowanie Przeznaczony do zamocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w uchwytach HSK-A 63 na centrach obróbczych i frezarkach CNC. Stosowany w obróbce skrawaniem elementów maszyn, form, części produkcyjnych w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu wymagających powtarzalnej dokładności ustawienia narzędzia i stabilności procesu przy wyższych prędkościach obrotowych. Specyfikacja techniczna Norma: ISO 12164-1 (DIN 69893), kształt A Uchwyt: HSK-A 63 Stożek: DIN 254 Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Kanał chłodzący: z otworem kanału chłodzącego Średnica trzpienia: 22 mm Długość wysięgu: 100 mm Długość trzpienia: 19 mm Średnica odsadzenia: 40 mm Długość mocowania: 31 mm Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski HSK? Trzpień jest przeznaczony do oprawek z uchwytem HSK-A 63 zgodnych z ISO 12164-1 (DIN 69893), kształt A. Jakie narzędzia można mocować na tym trzpieniu frezarskim? Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanych według DIN 1880. Czy trzpień jest wyważony do pracy przy wysokich obrotach? Tak, posiada klasę wyważenia G 2,5 dla prędkości 25000 min⁻¹. Co jest dołączone do trzpienia w standardowej dostawie? W skład dostawy wchodzą: trzpień frezarski uniwersalny do głowic nasadzanych, śruba dociągająca, pierścień zabierakowy oraz wpust pasowany.
